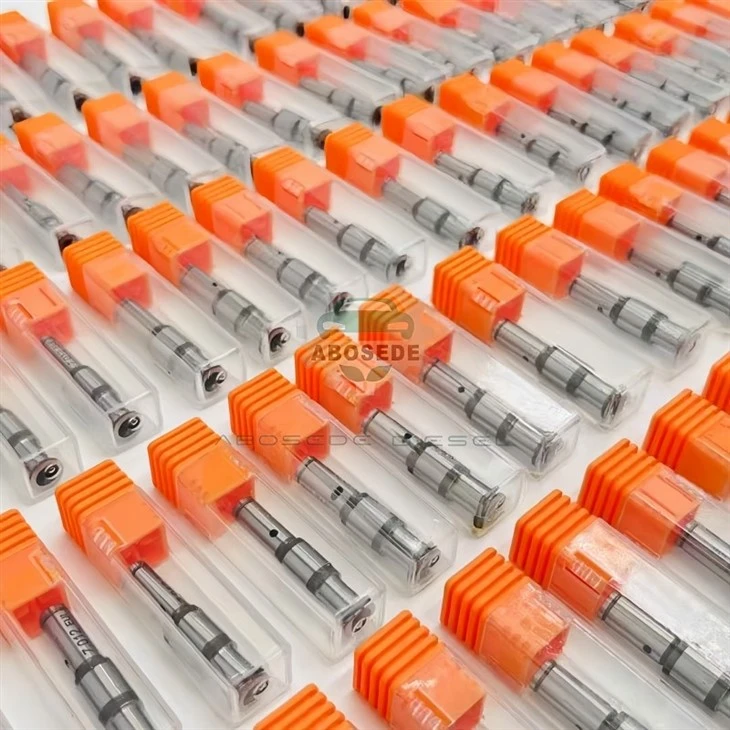

Boschi EUP 7.000 klapikolb – inertsmassi vähendamine ja solenoidi sagedusreaktsioon 0414750/755/799 seeria pumpade jaoks



Kiire elektroonilise pumba (EUP) süsteemides on klapikolb mehaaniline liides solenoidajami ja hüdraulilise lekkeahela vahel. Iga kord, kui solenoid lülitub pingesse, peab ventiili kolb liikuma oma istumisasendist, et avada pritsmeava, ja seejärel tagasi pöörduma, et see{1}}mõne millisekundi jooksul sulgeda. TheinertsmassSelle kolvi funktsioon mõjutab otseselt solenoidi võimet saavutada vajalik lülituskiirus. Raskem kolb vajab kiirendamiseks rohkem magnetjõudu, mis suurendab solenoidi elektrilist koormust ja aeglustab reaktsiooniaega. Bosch EUP 7.000 on spetsiaalselt Boschi 0414750, 0414755 ja 0414799 seeriate pumpade jaoks loodud klapikolb, millel on eriline disainiprioriteet:inertsmassi vähendamine optimeeritud õõnesvarre geomeetria ja vähendatud pinna laiuse kaudu. Eemaldades materjali mittekriitilisest varrepiirkonnast ja viimistledes kontrollserva laiust 0,9 mm-lt 0,75 mm-le, saavutab EUP 7 000 massi vähenemise 12% võrreldes varasemate klapikolbidega (EUP 6,990/6,995). See massi vähendamine tähendab solenoidi kiiremat reaktsiooniaega -tavaliselt 0,05–0,08 ms sulgemisviivituse paranemist,{11}}mis võimaldab täpsemini juhtida sissepritse algust (SOI) mootori suurtel pööretel. Kui raskemat klapikolbi kasutatakse rakendustes, mis nõuavad spetsifikatsiooni 7000, on solenoidil raskusi õige ajastuse säilitamisega, mille tulemuseks onsuure pöörete arvuga võimsuskaduja mootori tundlikkuse märgatav vähenemine üle 1800 p/min. See juhend asetab klapi kolvi ümber adünaamilise süsteemi komponentkus mass mõjutab otseselt ajastuse täpsust.



EUP 7.000 klapikolb on otsene asenduskomponent järgmistele Boschi EUP-seeriatele, spetsiaalselt rakenduste jaoks, mis nõuavad kergema kolvi spetsifikatsiooni:

Bosch 0414750– 12-klapiline EUP MAN D20/D26, DAF MX mootorites (Euro 3/4)

Bosch 0414755– Täiustatud Euro 4/5 versioon Volvo D13 ja Renault DXi jaoks

Bosch 0414799– Suure vooluga tööstuslik variant generaatoritele ja meresõidukitele

Need EUP-koostud on saadaval:

MAN TGA, TGS, TGX– D20, D26 mootorid

DAF XF, CF– MX-11, MX-13 mootorid

Volvo FH, FM– D13 seeria (Euro 4/5)

Renault Premium, Magnum– DXi 11, 13

Tööstuslikud rakendused– Liebherr, MTU, Cummins QSK, kasutades Boschi EUP-d

7000 EUP on selle järgi identifitseeritavõõnes sääre-puuritud süvend, mis ulatub kolvi mittekontrollitavast otsast-jakergem üldkaal(ligikaudu 13,2 g vs . 15.0 g EUP 6,990 puhul). Boschi osanumber on tavaliselt varrele tembeldatud kui 7000-xxx või 2 418 455 3xx. Kontrollige alati, et pumba solenoidi kalibreerimine vastaks spetsifikatsioonile 7000; raskema klapikolvi kasutamine võib nihutada sissepritse ajastust kuni 0,15 ms 2000 p/min juures.



Parameeter	Spetsifikatsioon
Boschi viide	7 000 eurot (2 418 455 3xx seeria – kinnitage pumbaga)
Komponendi tüüp	Õõnesvarre massi vähendamisega ventiili kolb
Alusmaterjal	Kiirtööriistateras (ASP 2053) – HRC 62–66
Pinnakate	DLC (teemandilaadne süsinik) – 3–5 µm, Ra 0,04 µm või väiksem
Kolb Mass	13,2 g ± 0,2 g – 12% kergem kui 6 990 EUP
Kontrollige serva maa laiust	0,75 mm – vähendatud 0,9 mm-lt väiksema massini
Õõnesvarre sügavus	10 mm – vähendab massi, säilitades samas konstruktsiooni tugevuse
Juhtige serva geomeetriat	45-kraadine faas, terav serv täpseks lekkekontrolliks
Paaritumise sobivuse kliirens	0,004–0,008 mm (koos klapi korpuse avaga)
Solenoidi sulgemise viivitus	Vähem kui 0,25 ms või sellega võrdne (mõõdetuna 100 kraadi kütusetemperatuuril) – 0,05 ms kiirem kui EUP 6,990
Soovitatav asendus	800 000–1 000 000 km (maanteel) / 8 000–10 000 tundi (tööstuslik)
Kontrollimeetod	Kaalu kontroll; DLC katte kontroll; kontrolli servade kulumist



EUP 7 000, mis on asendatud raskema või kulunud klapikolviga, ilmneb iseloomulike kõrge pöörete arvu sümptomite kaudu:

Vähendatud võimsus üle 1800 p/min– raskem kolb ei suuda piisavalt kiiresti sulguda, mis aeglustab sissepritse algust mootori suurtel pööretel.

Solenoidi ülekuumenemine– suurem mass nõuab kolvi liigutamiseks suuremat voolu, mis tõstab pooli temperatuuri 8–10 kraadi võrra.

Ebaühtlane suure koormuse ajastus– ECU ajastuskorrektsioonid muutuvad ebastabiilseks, kuna solenoid püüab säilitada sissepritse alguses.

Helisolenoidi kliki muutus– raskem kolb tekitab 7000 karge heliga võrreldes "tuima" klõpsu.

A workshop test: measure the solenoid current waveform at 2,000 rpm. If the current peak duration is longer than the specification (typically >1,2 ms), on kolvi mass liiga suur-kontrollige kolvi osa numbrit ja kaalu.



Klapikolvi massi ja solenoidi reaktsiooni vaheline suhe on sama kriitiline ühisanumsissepritsede puhul, kus juhtklapi kolvi mass mõjutab otseselt pihusti võimet järgida ECU ajastuskäske. Massi vähendamise kontseptsioon sagedusreaktsiooni parandamiseks on universaalne põhimõte kõigis solenoidajamiga diislikütuse sissepritsesüsteemides, muutes EUP 7 000 suurepäraseks õppekomponendiks pihusti dünaamika mõistmiseks.



1. küsimus: vahetasin klapikolvi ja nüüd tundub, et mu mootor on üle 1800 p/min loid -kas probleem võib olla kolvi massis?
Jah-kui paigaldasite 7000 asemel raskema EUP 6990 või 6995, ei suuda solenoid kolbi suurel kiirusel piisavalt kiiresti sulgeda. Kontrollige paigaldatud kolvi osa numbrit ja kaalu. 7000 peaks kaaluma 13,2 g; kui see on raskem, asendage see õige seadmega.

2. küsimus: kas ma saan õõnesvarre töödelda EUP 6.990-ks, et luua 7.000?
Ei{0}}õõnesvars on täpselt töödeldud ja tasakaalustatud; mis tahes välja muutmine viib kolvi tasakaalust välja ja tekitab vibratsiooni. Samuti tühistab see DLC katte ja võib põhjustada krampe. Kasutage alati originaalset Bosch 7.000.

3. küsimus: kas EUP 7.000 vajab teistsugust solenoidi kalibreerimist?
Jah-väiksem mass tähendab, et solenoid vajab sama sulgemisaja saavutamiseks veidi erinevat vooluprofiili. Pärast paigaldamist kasutage solenoidi kohandusväärtuste lähtestamiseks diagnostikatööriista; ECU õpib seejärel paari järgmise töötsükli jooksul uuesti õiged praegused parameetrid.

K4: Kuidas ma saan ilma kaalumata kindlaks teha, kas klapi kolb on 7000?
7000-l on nähtav õõnes vars,{1}}mittekontrollivas otsas on puuritud süvend. Sellel on ka kitsam juhtserva pind (0,75 mm) võrreldes 6,990 (0,8 mm) ja 6,995 (0,9 mm) mudelitega. 10-kordne suurendusklaas paljastab need erinevused.

K5: Kas kulunud klapikolb võib põhjustada solenoidi rikke?
Jah-kulunud või raske kolb suurendab solenoidi voolutõmmet, mis võib mähise üle kuumeneda ja põhjustada isolatsiooni purunemise. Kolvi asendamine õige EUP 7.000 vastu vähendab elektrilist koormust ja pikendab solenoidi tööiga.

K6: Kas EUP 7.000 ühildub kõigi 0414750/755/799 pumpadega?
7.000 ühildub nende pumpade seeriatega, kuid ainult siis, kui pumba solenoidi kalibreerimine on seatud kergema kolvi jaoks. Mõned pumbad võivad olla algselt kalibreeritud 6.990 jaoks; sellistel juhtudel nõuab 7000 paigaldamine solenoidi kohandamise lähtestamist. Oma konkreetse pumba seerianumbri leiate alati Boschi hooldusjuhendist.
