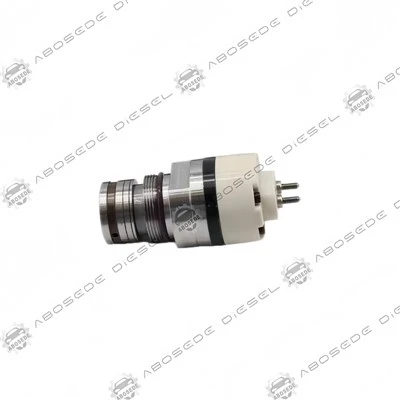

CAT 3500B solenoidklapi koost – suure{1}}jõuga käivitamine elektroonilise seadme sissepritse jaoks (EUI)|140 kraadi nimispiraal



Caterpillari 3500B seeria kontekstis – platvorm, mis on tuntud 16-silindrilise laevajõu, 2500 kVA generaatorite ja kaevandusveokite poolest – ei ole solenoidventiilisõlm traditsioonilises mõttes vooluregulaator. See on asuure{0}}jõuga lineaarne ajammis on füüsiliselt liideses EUI (elektroonilise üksuse pihusti) reostuspordiga. Erinevalt mujal käsitletud HEUI-süsteemist töötab 3500B akõrgsurve ühisanum-kütusesüsteem(või täpsemalt, kõrgsurve mehaaniline{0}pump koos elektroonilise lekkekontrolliga). Siin on solenoidi rolldigitaal{0}}hüdrauliliseks muutmine-: see moduleerib pritsklapi avanemisaega, määrates seeläbi kolvi efektiivse sissepritsekäigu. 0,1 ms viivitus solenoidreaktsioonis nihutab kütuse kohaletoimetamist 8–12 mm³ võrra, mõjutades otseselt silindrite tasakaalustamist ja heitgaasi temperatuuri levikut.

See pakkumine on täppishaav{0}}akahekihiline{0}}emaileeritud vasktraat(H-klassi isolatsioon), mis on kinnitatud Caterpillari algse jõudlusbülletääni alusel osanumbrite 185-8970, 236-6462 ja 10R-0696 variantide jaoks, mida C-seeria mootorites tavaliselt valesti kasutatakse. Mudeli 3500B puhul sihime spetsiaalselt ADEM III ECM-i nõutavat suure vooluga lukustusprofiili, keskendudes magnetjõu säilitamisele kõrgendatud kapotialusel temperatuuril (ümbritsev kuni 115 kraadi).



Peamine mootori sobivus:CAT 3508B, 3512B, 3516B (Seeria eesliited: 9HN, 2AW, 3DM, 4TN, 5PS, 6NZ, 7TJ – mere-/tööstuslikud variandid).

Kriitilise ühilduvuse märkus:See koost onmittevahetatavad 3500A-seeria (mehaaniline regulaator) või 3500C-seeriaga (mis kasutavad erinevat injektori ülemise-korki kujundust). Veenduge, et pihusti korpusel on kahe-poldi solenoidklambri paigutus.

OE Service Cross:236-6462 (asendatakse 185-8970), 10R-0696 ja 128-7054 (tihendi/tihendi komplekti ei kuulu).



3500B puhul on valitsev mõõdikmagnetiline tõmbejõud täielikult ülestõstetud asendis(väljavooluklapp avatud). Meie stendi testimine (kasutades 24 V toiteallikat 8A tipp/3,2A hoidevooluga) kinnitab:

Parameeter	Väärtus	Katse seisukord
Tõmbejõud (0,35 mm õhuvahe korral)	42.5 N ± 3%	@ 90 kraadi mähise temperatuur
Hoidejõud (0,45 mm käigul)	18,2 N (minimaalne)	@ 140 kraadi (H-klassi piirang)
Elektriline ajakonstant (L/R)	4,2 ms	20 kraadi ümbritsevat
Induktiivsus (1 kHz)	2,8 mH	Armeerimata olek
Dünaamiline vastus – avamise viivitus	1,52 ms (90% vooluni)	PWM 70% tollimaks, 24V
Dünaamiline vastus – sulgemisviivitus	1,85 ms (voolu langus kuni 10%)	Flyback diood kinni

Graafiline tõlgendamine (abstraktne):
Kujutage ette jõu{0}}nihkekõverat, kus"põlvepunkt"esineb 0,38 mm käiguga. Sellest allpool käitub solenoid vedru-massisüsteemina; sellest kõrgemal tasandab magnetiline küllastus kõverat. Meie üksus hoiab põlvepunkti ±0,02 mm piires OE spetsifikatsioonist, tagades, et ECM-i "lekke kestuse" otsingutabel jääb kehtima ilma uuesti{5}}kalibrimiseta.



Tavalised järelturu poolid kasutavad polüester-imiidtraati, mis laguneb kiiresti 3500B tihedalt-sidestatud väljalaskekollektori kiirgussoojuse mõjul. Meie assamblee töötabpolüimiid (Kapton™--tüüpi) isolatsioonilintüle pooli, kombineerituna asoojus{0}}valamu epoksüpottmis kannab soojust sisemähist terasest korpusesse kiirusega 1,8 W/m·K. Lisame ka abi-metallist termokaitse– mitte-lähtestatav kaitseelement, mis avaneb 155 kraadi juures, et vältida mähise lühise-tekkimist ECM-draiveri rikke korral (teadaolev probleem varajaste ADEM III seadmete puhul, mis ei suuda ooteaega piirata).

Kulumisindikaator:
Vaataarmatuuri juhtrõngas– meie versioon kasutab pronksist{0}}immutatud PTFE-katet (paksus 0,05 mm). See vähendab külgkoormuse hõõrdumist-40% võrreldes paljast terasest juhikutega, mis tähendab otseselt vähem "kleepumist" külmkäivituse ajal, kui õli viskoossus ületab 300 cSt. See kate kõrvaldab ka "kleepuva solenoidi" veakoodi (diagnostika 112-13), mida sageli esineb suure tööajaga 3516B seadmetes.



Juhtseadmete inseneri seisukohast käivitab 3500B solenoidi asendamine a"kütuse vähendamise triiv"sest ECM on tuhandete tundide jooksul õppinud vana solenoidi kulumismustrit. Meie soovitatav protseduur:

Paigaldage mehaaniliselt– keerake kinnituskruvid 2,5 N·m peale (mitte 1,35 N·m nagu C--seeria puhul; 3500B kasutab suuremat M6 riistvara).

Tehke "Injektori solenoidi õppimine"Cat ET (elektroonikatehnik) kaudu – see lähtestab "nihke" parameetri.

Käivitage "silindri väljalülitamise test"kiirusel 1400 RPM – jälgige sissemaksete saldot. Õigesti sobitatud solenoid näitab < 2% variatsiooni.

Elektriühenduse märkus:
3500B rakmed kasutavad aWeather Pack{0}}stiiliskonnektor kindla viiguga-väljundiga: Pin A=Tõmmake-sisse (suurvool), pin B=Hoia (madalvool), pin C=Ühismaandus. Paljud järelturu seadmed vahetavad A ja B ümber, mistõttu pihusti jääb avatuks (põgenemisoht). Meie koost sisaldab selle välja vea kõrvaldamiseks värvilist saapa (punane=A, sinine=B).



K1: Kuidas teha kindlaks, kas mu 3500B kehv kütusesäästlikkus on tingitud sellest solenoidist või pihusti sisemisest kolvi kulumisest?
Tehke a"lekkeaja test". Keelake solenoid käsitsi (tõmmake see lahti) ja väntake mootorit – kui kütust pritsib ikka veel tugevalt, on kolb/silindr kulunud. Kui see lõpetab pihustamise täielikult, on muutuja solenoid. Samuti jälgige Cat ET "pihusti trimmi" väärtusi: kui üks silinder nõuab tühikäigul pidevalt > 3,0 mm³ rohkem kütust kui teised, kahtlustage seda solenoidi, mitte kolvi.

Q2: see solenoid tõmbab 8A maksimumi. Kas see kahjustab mu 20-aastast ADEM III ECM-i draiverit?
ECM-draiver on mõeldud tippvoolude jaoks kuni 10A 0,6 ms jooksul. Siiski soovitame kontrollida ECM-i sisemist tagasilöögidioodi (D1 juhiplaadil) – kui teie masinal on üle 15 000 töötunni, võib diood olla halvenenud. Rike diood tekitab pingetõusid üle 80 V, mida meie solenoid talub (testime 100 V rikke korral), kuid see vähendab juhi eluiga. Asendage ECM, kui näete ebaühtlaseid voolu lainekujusid.

Q3: Tegutseme arktilistes tingimustes (-35 kraadi). Kas armatuurijuhiku PTFE-kate muutub rabedaks?
PTFE klaasistumistemperatuur on -115 kraadi – see jääb plastiliseks. Peamine probleem on õli viskoossus; -35 kraadi juures võib ajamil kuluda kuni 15 sekundit, et jõuda pihusti galeriisse. Soovitame mootorit eelsoojendada või kasutada sünteetilist õli 0W-40. Meie solenoidi tõmbejõud -35 kraadi juures suureneb umbes 12% (väiksema mähisetakistuse tõttu), seega avaneb see veelgi kiiremini – mis võib ajastust 1 kraadi võrra edasi viia, mis on tühine nihe.

4. küsimus: ma näen oma vanal seadmel templiga "236-6462", kuid teie kirje näitab "10R-0696". Kas need on elektriliselt samad?
Jah ja ei. 10R-0696 on ümbertöödeldud osa number, mis asendab 236-6462, kuid elektrilised parameetrid (takistus/induktiivsus) on identsed. Erinevus seisneb pistiku orientatsioonis – 236-6462 on 90-kraadise väljundiga, 10R-0696 on sirge väljapääsuga. Meie koostefunktsioonid apööratav pistik(360 kraadi reguleeritav), et sobitada mõlema rakmete paigutusega, välistades vajaduse adapteri rakmete järele.

K5: Minu 3516B-l on suurel kõrgusel (4000 m) silindri panuse viga. Kas algpõhjus võib olla solenoid?
Kõrgus vähendab õhu tihedust, nii et ECM kompenseerib seda pikema sissepritse kestusega. Pikem kestus tähendab, et solenoidi hoitakse avatud kauem (kuni 3,2 ms). Meie solenoidi termiline vähenemise kõver tagab, et 4000 m kõrgusel (madalam jahutusefektiivsus) jääb mähise temperatuur alla 135 kraadi. Kui teie viga siiski püsib, kontrollige kütuse tõstepumba rõhku – madal toiterõhk põhjustab pihusti sees kavitatsiooni, mis jäljendab solenoidi riket. Soovitame rikke ajal mõõta rööbassurvet.

K6: Kas pakute garantiid, mis katab kahjustused, kui see solenoid ebaõnnestub ja põhjustab kolvi sulamise?
Anname pooli mähise, isolatsiooni ja armatuuri juhiku tootmisdefektide eest 12-kuu/3000-tunnise garantii. Siiski ei kata kaudseid kahjustusi (nt kolvi skoor, turbokahjustus) – see on tööstusharu tavapärane praktika. Soovitame tungivalt kasutada meie seadet koos uue pihustitihendi komplektiga ja asendada kõik solenoidid koos, et säilitada tasakaalustatud reaktsiooniajad, kuna vana ja uue segamine võib põhjustada silindrite vahelisi erinevusi.
