Boschi EUI 7.050 klapikolb – klemmide summutava saba geomeetria ja istme löögienergia hajutamine 0414700/701/702 seeria seadmepihustitele



Boschi pumba-düüsiseadme injektori (EUI) süsteemis on klapikolvi sulgumine suure energiaga löök{0}}surutakse vedru ja hüdraulilise rõhu koosmõjul iga sissepritsetsükli lõpus kolb tagasi oma istmele. See miljoneid kordi korratud mõju tekitab astressilainemis levib läbi kolvi ja ventiilipesasse. Aja jooksul põhjustab see korduv mõjuistme deformatsioon-istmepinna järkjärguline süvendamine, mis suurendab kolvi istme kõrgust, nihutades tõhusalt juhtserva nullasendit. Kõige tõhusam viis selle mõjuenergia haldamiseks onsabakolvi -mittejuhtimisotsast, mis puutub kokku solenoidi armatuuriga. Bosch EUI 7.050 on spetsiaalselt Boschi 0414700, 0414701 ja 0414702 seeriate pihustite jaoks loodud klapikolb, millel on eriline disainiprioriteet:terminali summutava saba geomeetria, mis hajutab löögienergia enne, kui see jõuab juhtservani. Sellel kolvil on akitsenev sabaosa-täppislihvitud kooniline profiil mittekontrollivas otsas, mis toimib progresseeruva puhvrina, suurendades kontaktpinda, kui kolb läheneb oma käigu lõpule. See kitsenev geomeetria loob ahüdrauliline pigistuskile efektkütusekiles saba ja armatuuri vahel, hajutades kuni 40% löögienergiast enne, kui see jõuab juhtservani. Kui kasutatakse ilma selle saba summutuseta kolbi, kantakse kogu löögienergia otse juhtservale ja klapipesale, põhjustadesprogresseeruv istme süvendaminemis nihutab kolvi nullasendit ja aeglustab süstimise algust kuni 2 kraadise vända nurga võrra pihusti kasutusaja jooksul. Selles juhendis määratletakse EUI 7.050 ümber kuimõjujuhtimise komponent, kus saba geomeetria määrab klapipesa pikaealisuse ja ajastuse viite järjepidevuse.



EUI 7.050 ventiili kolb on otsene asenduskomponent järgmistele Boschi pumba-düüside pihustite seeriatele:

Bosch 0414700– Standardne EUI Euro 3/4 mootoritele MAN-i, DAF-i ja varasemate Volvo rakenduste jaoks

Bosch 0414701– Täiustatud versioon Euro 4/5 suurema vooluvõimsusega

Bosch 0414702– Raskeveokite variant tööstus- ja mererakendusteks

Need üksuse pihustid on paigaldatud:

MEES D20, D26mootorid TGA, TGS, TGX veoautodes

DAF MX-11, MX-13XF, CF seeria mootorid

Volvo D13(varajane Euro 4/5) FH, FM veoautodel

Renault DXi 11, 13Premiumis, Magnumis

Tööstuslikud generaatorid ja laevanduskasutades sama pihustiplatvormi

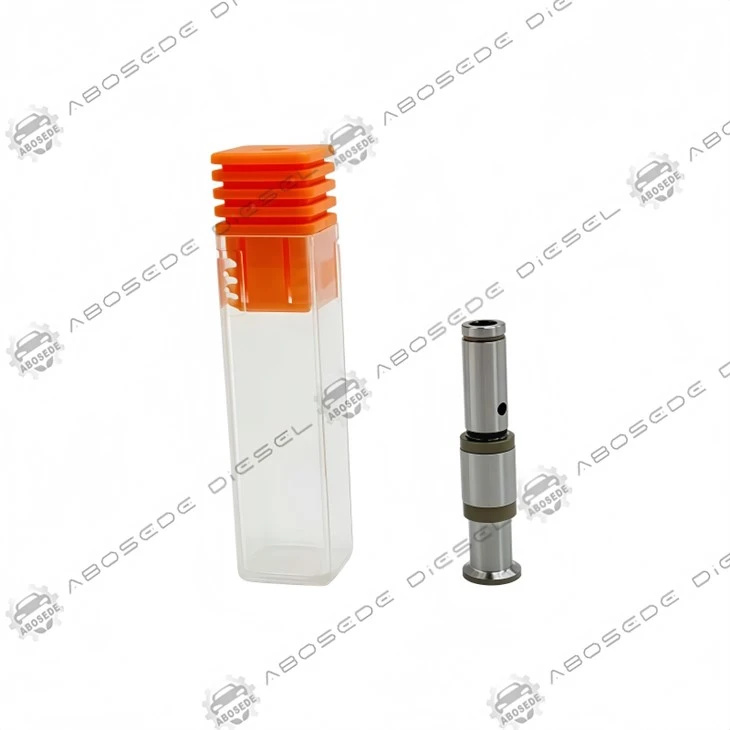

EUI 7.050 on selle järgi identifitseeritavkitsenev sabaosa-koonusekujuline profiil mittekontrollivas otsas, mis on nähtav pigem selgelt eristuva nurga all oleva pinnana, mitte tavalise lameda otsana. Boschi osanumbriks on tavaliselt tembeldatud 7.050-xxx või 2 418 455 9xx (konkreetne järelliide).



Parameeter	Spetsifikatsioon
Boschi viide	EUI 7.050 (2 418 455 9xx seeria – kinnitage pihustiga)
Komponendi tüüp	Kitseneva saba summutusega ventiili kolb
Alusmaterjal	Kiirtööriistateras (ASP 2053) – südamiku kõvadus HRC 58–62
Pinnatöötlus	Gaasnitreerimine – korpuse sügavus 0,15–0,20 mm
Saba koonuse nurk	5 kraadi (kooniline profiil) – kontaktpinna järkjärguline suurenemine
Saba pikkus	8,0 mm – optimeeritud pigistatava kile efekti jaoks
Löögienergia hajumine	Suurem või võrdne 40% (vs . 0% standardse lameda saba puhul)
Klapipesa süvendamise määr	Vähem või võrdne 0,001 mm 500 000 km kohta (vs . 0.004 mm standard)
Nullpositsiooni triiv	Vähem kui 0,01 mm või sellega võrdne kasutusea jooksul (vs standard . 0.04 mm)
Kontrollige serva maa laiust	0,70 mm
Tihendusmaa läbimõõt	5,980 – 5,985 mm
Paaritumise sobivuse kliirens	0,004 – 0,007 mm
Tippsurve võime	Suurem või võrdne 1800 baariga
Soovitatav asendus	800 000–1 000 000 km (maanteel) / 8 000–10 000 tundi (tööstuslik)
Kontrollimeetod	Saba koonuse kontroll; nullpositsiooni mõõtmine



Lameda sabaga kolviga asendatud EUI 7.050 ilmneb nullasendi triiviga seotud sümptomite kaudu:

Progressiivne ajastuse aeglustumine– süstimise algus liigub järk-järgult hiljem, ilma ECU käskluste muutmiseta.

Pihusti lekke suurenemine– kui iste süveneb, istub juhtserv kõrgemale, suurendades lekketeed.

Vähendatud pilootpritse täpsus– nullasendi nihe mõjutab pilootpritse ajastust, põhjustades ebaühtlast tühikäiku.

ECU kohandamine maksimaalselt– ajastuse parandused on oma positiivsel piiril, mis näitab, et kolb on füüsiliselt hilinenud.

Töökoja test: mõõtke pihusti nullasendi ajastust hooldusintervalli järel. Tavaline kolb näitab ajastuse viivituse järkjärgulist suurenemist; 7.050 säilitab oma esialgse ajastuse 0,1 kraadise vända nurga piires.



Tagaotsa löögisummutuse kontseptsiooni kasutatakse mõnes ühisanumpihusti juhtventiilis, kus klapikolvi saba geomeetria on kavandatud istme kulumise vähendamiseks ja nullasendi säilitamiseks. EUI 7.050 kitseneva saba mõistmine annab tehnikutele ülevaate täiustatud ühisanumsiini klapipesa kaitsestrateegiatest.



K1: Mis on kitsenev saba ja mida see teeb?
Kitsenev saba on kooniline profiil kolvi mittekontrollitavas otsas. See suurendab kontaktpinda järk-järgult, kui kolb istmele läheneb, luues hüdraulilise pigistuskile, mis hajutab löögienergiat.

Q2: Kuidas pigistatava filmi efekt töötab?
Kui kitsenev saba siseneb armatuuri avasse, surutakse koonuse ja ava vahele jääv kütus kokku, tekitades summutusjõu, mis aeglustab kolvi enne, kui juhtserv istmega kokku puutub.

K3. Kas ma saan kasutada EUI 7.050 pihustites, milles algselt kasutati 7.045?
Jah-7.050 ühildub mõõtmetelt kõigi 0414700/701/702 pihustitega. See lisab saba summutusfunktsiooni, mis vähendab klapipesa süvendeid ja on soovitatav suure läbisõiduga rakendustes.

Q4: Millised on klapipesa süvendi sümptomid?
Järkjärguline ajastuse aeglustamine, suurenenud lekkimine ja ECU kohandamine oma piiril{0}}kõik see toimub järk-järgult kasutusea jooksul.

K5: Kuidas kontrollida saba koonuse seisukorda?
Uurige koonust 10-kordse suurendusega; see peaks olema sile ja ühtlane. Igasugune lööve või kahjustus vähendab summutusefekti.

K6: Kuidas EUI 7.050 pikendab pihusti eluiga?
Hajutades 40% löögienergiast, vähendab kitsenev saba klapipesa süvendit, säilitades nullasendi ja pikendades pihusti kasutusiga.
